Distribuitor încălzire în pardoseală WIGELL, 4 circuite, inox + aerisire cu cheie

Colectorul pentru încălzire în pardală este componenta principală pentru distribuirea uniformă a căldurii în sistemele de încălzire în pardală. Variantele de colectoare includ diverse numere de circuite, de obicei de la 2 la 18, și sunt compatibile cu încălzirea în pardală cu diametre de țeavă de 16–20 mm.

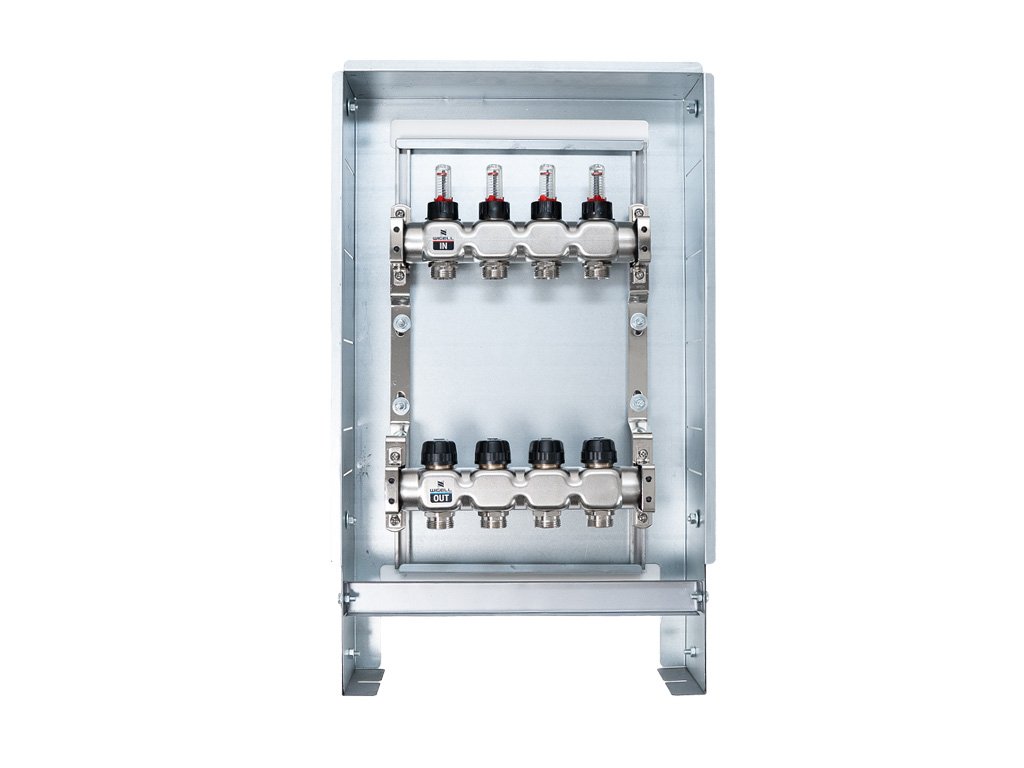

Colectoarele Wigell pot fi montate direct pe perete sau, cu ajutorul suportelor incluse, în dulapul colectorului. Poziția de montare este arbitrară. La acest colector puteți conecta, prin intermediul fittingurilor de compresie, țevi PeX-AL-PeX sau Pe-rt.

Parametrii produsului

• Temperaturi admise ale lichidelor: - 10 °C până la 70 °C
• Presiune maximă de lucru: 4 - 6 bari
• Presiune maximă de probă: 10 bari
• Interval de măsurare: 0-5 l/min
• Debit: 1,12 m3/h
• Conexiuni intrare și ieșire: 1"
• Debitmetre: cu dublă reglare și posibilitate de blocare

Avantajele colectorului Wigell

• Pentru fiecare colector se efectuează o probă de presiune, ceea ce îi garantează fiabilitatea și o durată lungă de viață.
• Se poate alege un purjor manual sau automat.
• Dimensiunea dulapului este stabilită precis pentru numărul respectiv de circuite și se potrivește perfect.
• Vă puteți alege ventilele de reglare în două variante, cu pregătire pentru termometru, acestea fiind în colț sau drepte.
• Colectorul este echipat cu ventile de reglaj, debitmetre și purjor.

Video despre proba de presiune.

Aveți nevoie de consultanță pentru alegerea încălzirii în pardoseală? Citiți articolul nostru.

Ansamblul acestui colector este compus din

Corpul pentru apa de alimentare:

• debitmetre
• unitate de aerisire și golire cu purjor manual (se poate utiliza și un purjor automat)

Corpul pentru apa de retur:

• valve termostatice M30 x 1,5 - posibilitatea montării actuatoarelor termice
• unitate de aerisire și golire cu purjor manual

Debitmetru:

Acesta servește la setarea debitului de apă de încălzire în l/min și, astfel, la reglarea diferențelor de presiune ale fiecărei bucle de încălzire. În funcție de sensul de rotație a părții inferioare a debitmetrului, scădeți sau creșteți debitul de apă de încălzire sau îl închideți complet. Pe partea transparentă a debitmetrului, nivelul apei indică debitul de apă în l/min. Presiunea maximă de lucru este de 1 MPa.

Vana termostatică:

Inserțiile de valvă termostatică cu capace manuale servesc la închiderea buclelor individuale de încălzire. Cu aceste capace manuale, nu este posibilă reglarea ramurilor individuale. Capacele manuale pot fi demontate și înlocuite cu actuatoare electrice

Unitate de aerisire și golire:

Servește la aerisirea sistemului de încălzire. Valva de aerisire de la această unitate este manuală (cu cheie) și poate fi înlocuită cu o valvă de aerisire automată.

Gamă largă de colectoare Wigell

Pentru o alegere facilă, puteți consulta tabelul nostru cu diverse variante de colectoare, unde veți găsi modele cu număr diferit de circuite, debitmetre și valve de reglaj. Colectoarele de la 13 la 18 circuite sunt fabricate doar în varianta din alamă.

Ce mai cumpărați pentru colector

Pentru o conectare corectă este necesar un alt set de accesorii. Mai jos puteți alege componentele de conectare care sunt complet compatibile cu acest colector:

• Dulapuri încastrate și exterioare
• Seturi de amestecare (pompă WILO + valvă ESBE) - pentru variantele fără pompă deja încorporată
• Valve cu bilă pentru conectarea fără pompă de circulație
• Calibratoare
• Elemente de fixare prin strângere

Pentru instalarea țevilor, vă recomandăm să mai achiziționați și:

• Țevi pentru încălzire în pardoseală
• Folie pentru încălzire în pardoseală
• Capele pentru fixarea țevilor de podea
• Capsatoare și desfășurătoare
• Bande de dilatație pentru perete

Ambalare și metodă de livrare

Produsul vă va fi livrat prin curier standard și va fi ambalat astfel încât să nu fie deteriorat în timpul transportului. Metoda de ambalare în sine depinde de numărul de bucăți comandate și de alte articole din comandă. Colectorul individual va fi, de cele mai multe ori, ambalat într-o cutie de carton și folie stretch.
